在科研和工程測試領域，極端高溫、深低溫以及高速動態等苛刻環境對力學性能測試提出了更高要求。傳統接觸式傳感器在此類條件下往往難以可靠工作；常規雙目立體DIC受制于設備布置與環境干擾，也難以獲得穩定、準確的全場應變數據。

海塞姆DIC系統基于數字圖像相關（DIC）技術，以非接觸、三維全場變形測量為核心，突破了上述局限，能夠在最高2600℃、最低−200℃及最高10萬Hz的動態工況中穩定運行，為極端條件下的材料行為分析與結構性能評估提供高精度、可追溯的數據支持。

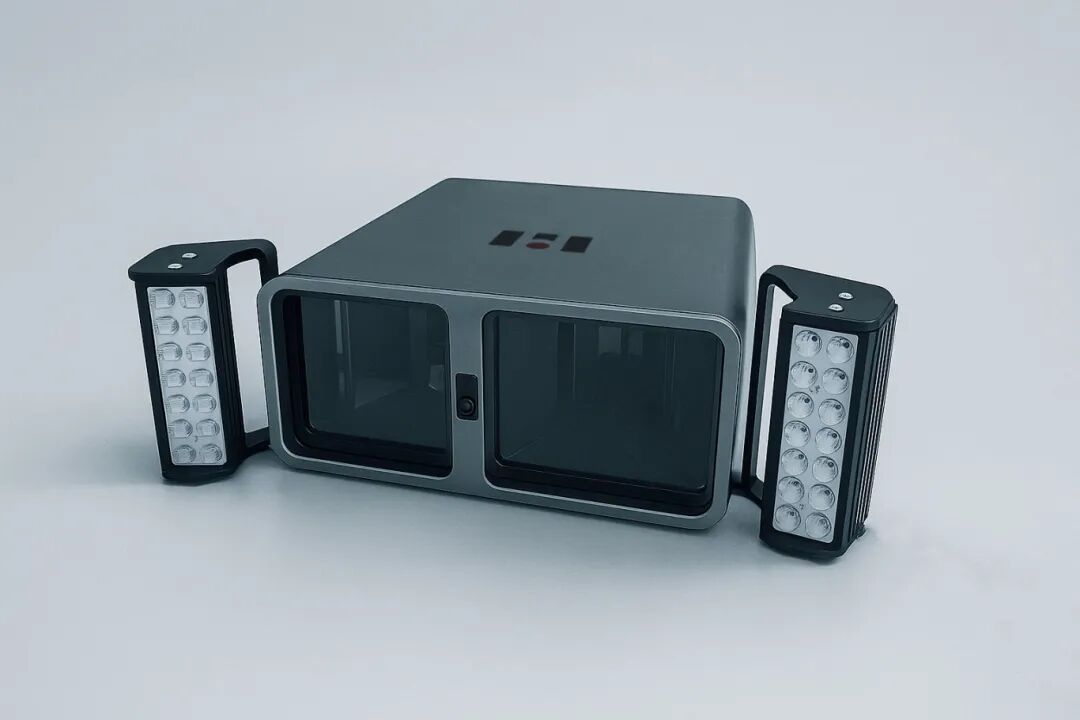

海塞姆視頻引伸計全新外觀

高溫環境

在上千攝氏度乃至超過2000℃的高溫條件下開展拉伸、蠕變等試驗，接觸式傳感器易失效或引入顯著誤差；雙目DIC又常受限于爐腔空間與視角，難以在小型高溫爐窗口實現穩定布置。同時，紅熱輻射、空氣擾動與發光背景會明顯降低成像質量。



海塞姆單目三維DIC

針對這些挑戰，海塞姆在高溫測量中采用：

• 單目三維DIC以適配狹小爐窗，配合高溫耐久散斑保持紋理穩定，并通過窄帶濾光與藍光補光抑制紅熱干擾、提升信噪比；
• 在蠕變等長時測試中引入擾流抑制與漂移校正以維持數據一致性；
• 當試樣與散斑材料可能發生化學反應或處于超高溫不宜噴涂時，采用無特征識別算法在無明顯人工散斑的前提下完成變形追蹤。

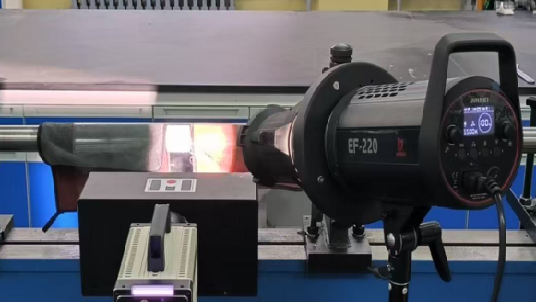

應用案例：石墨材料2300℃雙向加載測試

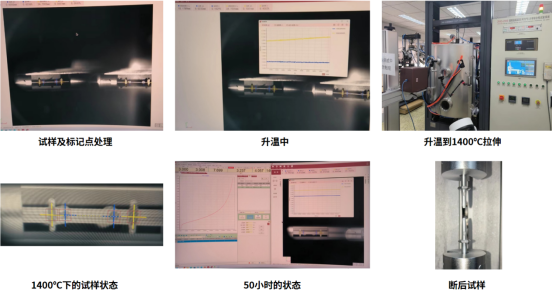

應用案例：1400℃高溫合金持久拉伸測試



溫度–應變場同步測量（熱–力耦合表征）

對于涉及熱–力耦合的場景，海塞姆DIC可與紅外熱像儀同步集成并統一標定坐標，在同一坐標體系內同時觀察溫度場與應變場，進而從單一物理量表征擴展到多物理量協同分析。

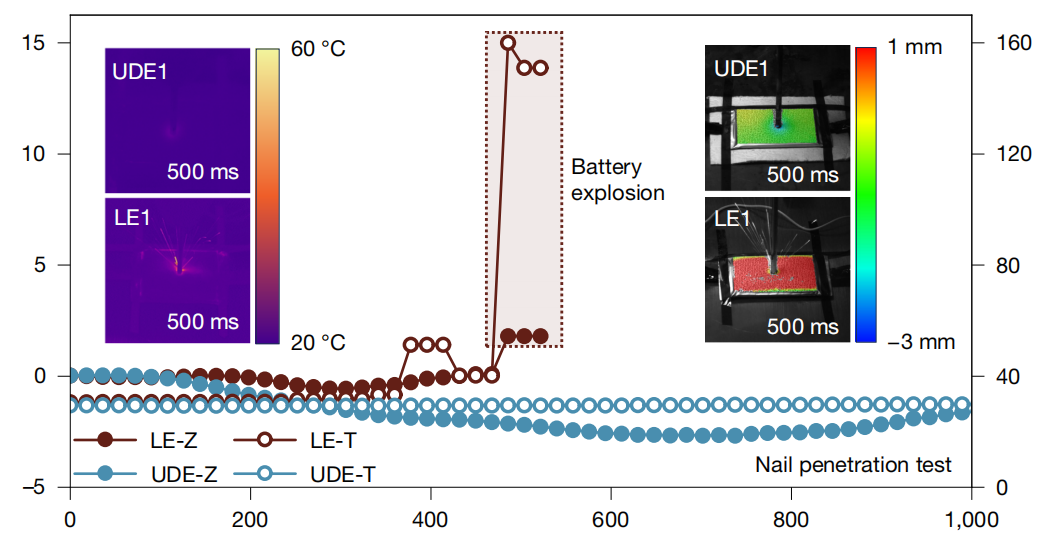

應用案例：鋰電池針刺



低溫環境

在−200℃甚至液氦溫區，粘貼式應變片常因粘附劑脆化與信號漂移而難以工作。海塞姆DIC采用非接觸光學測量，不依賴粘貼式傳感器，可在低溫條件下完成全場成像與應變計算；在滿足現場試驗約束的前提下，數據記錄連續、可追溯。

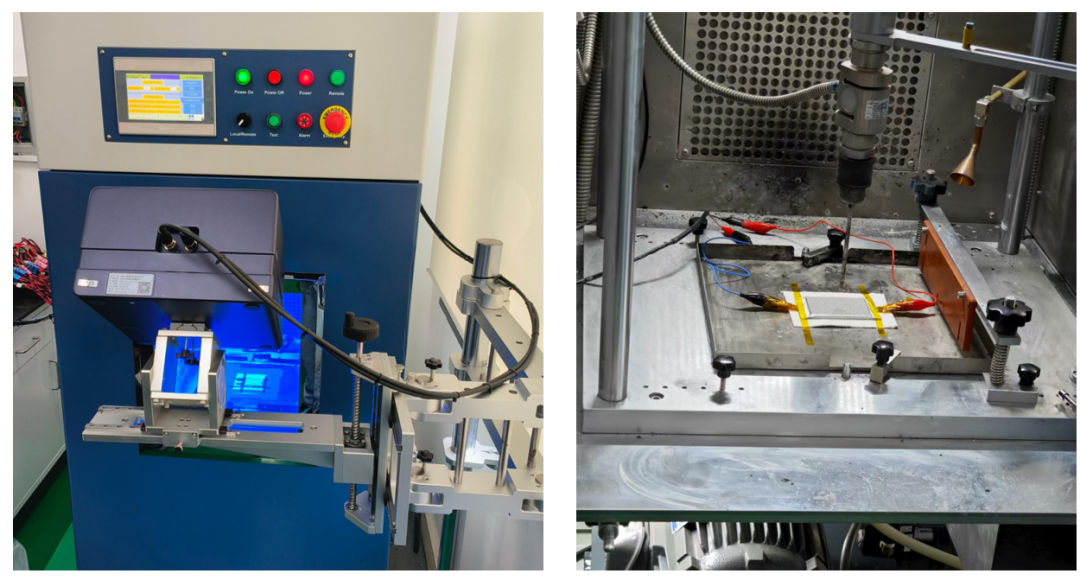

應用案例：-200℃復合材料拉伸全場應變測試

高速動態場景

在高速加載、沖擊和高頻振動等條件下，傳統應變片與加速度計常因響應速率與布置約束難以捕捉瞬態細節；雙目三維DIC要實現高速同步需要多臺高速相機與精密校準，系統復雜度與成本顯著提高。



海塞姆單目三維高速DIC

海塞姆在高速動態測試中采用單目三維高速DIC，以一臺高速相機實現三維全場測量，降低布置與同步誤差來源，提升高速試驗的可實施性。

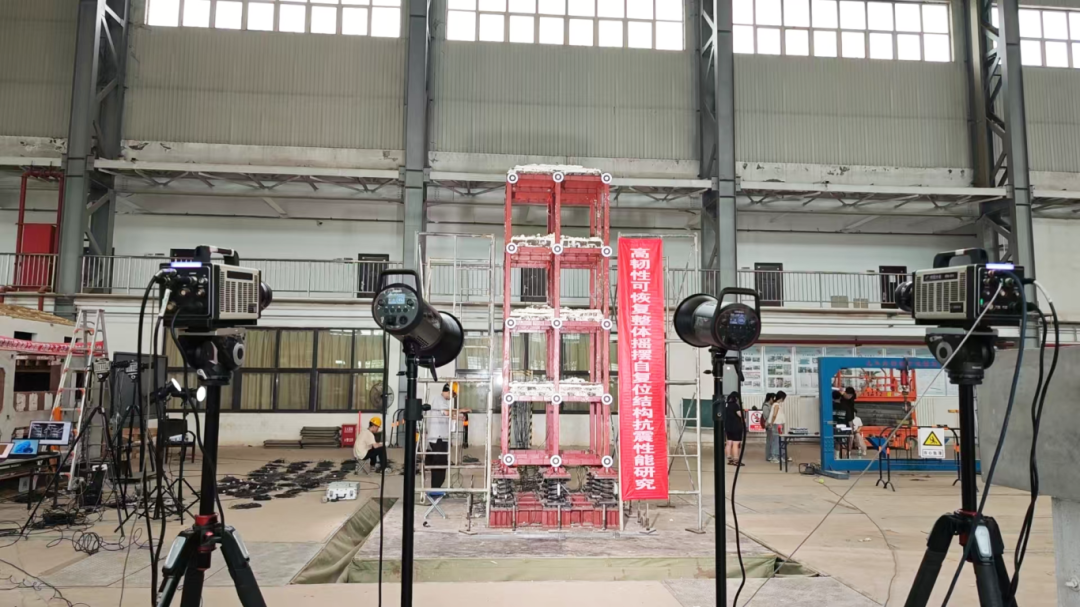

應用案例：結構模型振動測量



面向極端工況，海塞姆DIC以非接觸、三維全場、長期穩定為特征，既彌補了接觸式傳感手段在嚴苛環境中的不足，也在爐窗空間受限、標定困難等雙目DIC受限場景下保持測量能力。上述能力為材料行為研究、結構可靠性評估與多場耦合分析提供了高質量、可追溯的數據支撐。
